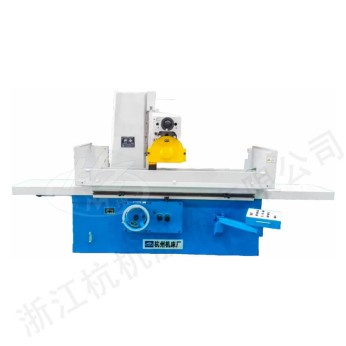

卧轴矩台平面磨床M7150/M7160HZ（磨头移动式结构）普通精度卧轴矩台平面磨床

浙江杭机股份

产品名称： 卧轴矩台平面磨床M7150/M7160HZ（磨头移动式结构）普通精度卧轴矩台平面磨床
品牌：浙江杭机股份
联系方式： 138-0629-5869
公司名称： 南通新志诚机械设备有限公司
公司地址： 南通市崇川区万达广场3幢19层1901号
添加时间： 2025-07-11

详情介绍

产品介绍

本机床是根据市场的需求设计的产品，适用于各种机械加工车间和机修车间。

随机附件
电磁吸盘	1块	砂轮修整器（不附金刚石砂轮刀）	1套
砂轮平衡心轴	1副	砂轮平衡架	1件
砂轮卡盘连砂轮	2套	机床调整垫铁	1套
特殊附件（另行计价）
金刚石砂轮刀	1支	正弦平口钳（ZPQ-150）	1件

产品特点

■ 本机床为磨头移动式机床，即工作台只在床身导轨上由液压驱动作纵向运动，磨头在拖板上作横向运动，拖板连同磨头在立柱上作垂直运动。

■ 工作台和床身导轨副采用贴塑滑动导轨副。

■ 垂直运动和横向运动采用滚珠丝杠传动，垂直运动有快速升降，进给为手动；横向运动由柱塞油马达驱动，横向进给可机动或手动。

■ 在结构上留有安装伺服电机位置，可将油马达和交流电机调成伺服电机，配置数控系统，成为数控机床。

规格参数

M7160/HZ 与 M7150/HZ 系列磨床参数对比表

一、M7160/HZ 系列磨床参数

参数类别	M7160×10/HZ	M7160×16/HZ	M7160×20/HZ	M7160×30/HZ
工作台
工作台面尺寸（宽 × 长，mm）	600×1000	600×1600	600×2000	600×3000
最大磨削尺寸（宽 × 长 × 高，mm）	600×1000×600	600×600×1600	600×600×2000	600×600×3000
工作台纵向行程（最大，m/min）	1100	1700	2100	3100
工作台速度（无级，mm）	5-26	5-27	5-30	5-30
工作台 T 型槽（槽数 × 宽度，mm）	\multicolumn{4}{	c	}{3×22}
工作台承载重量（含电磁吸盘，kg）	1030	1482	1800	2800
磨头
砂轮轴中心至工作台距离（最大，mm）	\multicolumn{4}{	c	}{825}
磨头垂直进给手轮每格（mm）	\multicolumn{4}{	c	}{0.005}
磨头快速进给（m/min）	\multicolumn{4}{	c	}{0.4}
磨头机动横向进给（连续，m/min）	\multicolumn{4}{	c	}{0.5-1.2}
磨头机动横向进给（断续，mm）	\multicolumn{4}{	c	}{5-20}
磨头手动横向进给手轮每格（mm）	\multicolumn{4}{	c	}{0.01}
砂轮轴转速（r/min）	\multicolumn{4}{	c	}{1440}
砂轮尺寸（外径 × 宽 × 内径，mm）	\multicolumn{4}{	c	}{Φ450×63×Φ203}
电机功率
电机总功率（约，kW）	\multicolumn{4}{	c	}{23}
磨头电机功率（kW）	\multicolumn{4}{	c	}{11}
工作精度
加工表面对基面的平行度（mm）	\multicolumn{4}{	c	}{300:0.005}
表面粗糙度（μm）	\multicolumn{4}{	c	}{Ra0.63}
机床重量
净重（约，kg）	8000	8500	10000	12000
毛重（约，kg）	9000	10000	11000	13500
外形尺寸（长 × 宽 × 高，mm）	5000×2430×2450	4682×2240×2330	5500×2240×2330	9230×2240×2330
包装箱尺寸（长 × 宽 × 高，mm）	3750×2450×3080	5080×2450×2800	5880×2450×2800	6540×2450×2990

二、M7150/HZ 系列磨床参数

参数类别	M7150×16/HZ	M7160×20/HZ	M7160×30/HZ
工作台
工作台面尺寸（宽 × 长，mm）	500×1600	500×2000	500×3000
最大磨削尺寸（宽 × 长 × 高，mm）	500×600×1600	500×600×2000	500×600×3000
工作台纵向行程（最大，m/min）	1700	2100	3100
工作台速度（无级，mm）	\multicolumn{3}{	c	}{5-30}
工作台 T 型槽（槽数 × 宽度，mm）	\multicolumn{3}{	c	}{3×18}
工作台承载重量（含电磁吸盘，kg）	1235.5	1500	2300
磨头
砂轮轴中心至工作台距离（最大，mm）	\multicolumn{3}{	c	}{825}
磨头横向每行程断续进给量（mm）	\multicolumn{3}{	c	}{5-20}
砂轮轴转速（m/min）	\multicolumn{3}{	c	}{1440}
垂直进给手轮刻度盘值（mm）	\multicolumn{3}{	c	}{0.005}
磨头手动横向进给手轮每格（mm）	\multicolumn{3}{	c	}{0.01}
砂轮尺寸（外径 × 宽 × 内径，mm）	\multicolumn{3}{	c	}{Φ450×63×Φ203}
电机功率
电机总功率（kW）	\multicolumn{3}{	c	}{22.875}
磨头电机功率（kW）	\multicolumn{3}{	c	}{11}
工作精度
加工表面对基面的平行度（mm）	\multicolumn{3}{	c	}{300:0.005}
表面粗糙度（μm）	\multicolumn{3}{	c	}{Ra0.63}
机床重量
净重（约，kg）	8000	9200	11000
毛重（约，kg）	11000	11000	14000
外形尺寸（长 × 宽 × 高，mm）	4682×2024×2330	5500×2240×2580	9230×2238×2330
包装箱尺寸（长 × 宽 × 高，mm）	5080×2450×2800	5880×2450×2800	6540×2520×2800
