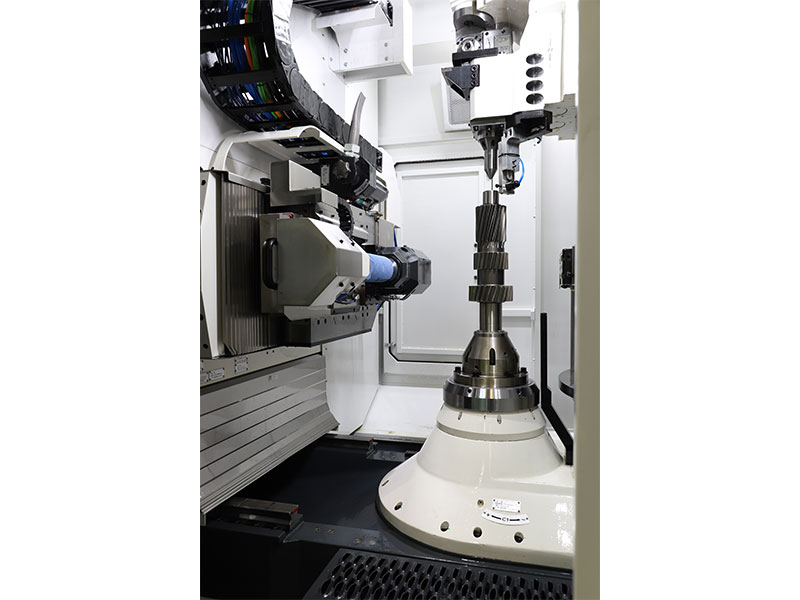

产品名称： YS7232G/YS7232H/YS7232A/YS7230 数控蜗杆砂轮磨齿机
品牌：重庆机床集团
联系方式： 138-0629-5869
公司名称： 南通新志诚机械设备有限公司
公司地址： 南通市崇川区万达广场3幢19层1901号
添加时间： 2025-07-11

详情介绍

机床主要性能、特点：

　　◆ 机床为十一轴五联动数控磨齿机，该系列磨齿机是重庆机床和英国PTG（HOLROYD）公司严格按照欧洲高端精密机床的开发流程研制的全数控高精密高性能磨齿机。

　　◆ 砂轮主轴采用大功率、高转速、高精度整体式电主轴，主轴轴承采用欧洲进口的成组配对的高精密轴承，各个直线轴采用欧洲原装进口带预加负荷的高精密滚珠丝杆副及高刚性滚动直线导轨，并采用海德汉光栅尺检测，实现全闭环控制，大大提高传动刚性和动态响应速度，有效保证磨削质量和稳定性。

　　◆ 机床采用西门子840Dsl/one或FANUC 31l系统，通过系统的多通道控制平台，柔性控制十一个数控轴，实现工件自动装夹、自动砂轮修整、高速对齿、自动磨削示教、自动修整示教、自动余量分配和自动磨削的整个加工过程的全自动控制。机床操作界面采用重庆机床自主开发的人机界面（零编程），实现人机对话、齿轮参数计算、齿轮磨削及砂轮修整程序的自动生成。

◆ 机床软件功能完善，处于国内领先地位，可以实现齿向任意修形、齿面扭曲补偿、点修整、齿面网纹磨削、双压力角非对称齿轮磨削、小锥度齿轮磨削等各种复杂修形功能。

序号	主要技术规格	单位	Y3180CNC6	Y31125CNC6	Y31160CNC6	Y31200CNC6
1	最大工件直径	mm	800	1250	1600	2000
2	最大工件模数	mm	18	18	27	27
3	刀架最大回转角度	度	±45°	±45°	±45°	±45°
4	滚刀主轴最高转速	r/min	275/350/500	275/350/500	220	220
5	工作台最高转速	r/min	24	24	8	8
6	最大装刀尺寸 (直径 × 长度)	mm	Φ240×300	Φ240×300	Φ400×500	Φ400×500
7	滚刀最大轴向移动量	mm	300	300	400	400
8	滚刀中心至工作台回转中心距离	mm	75-560	100-780	150-1050	150-1200
9	滚刀中心至工作台面距离	mm	200-800	450-1050	470-1770	470-1770
10	工作台承重	T	5	7	20	20
11	主电机功率	KW	33	33	43	43
