海天精工立式加工中心VMCII系列

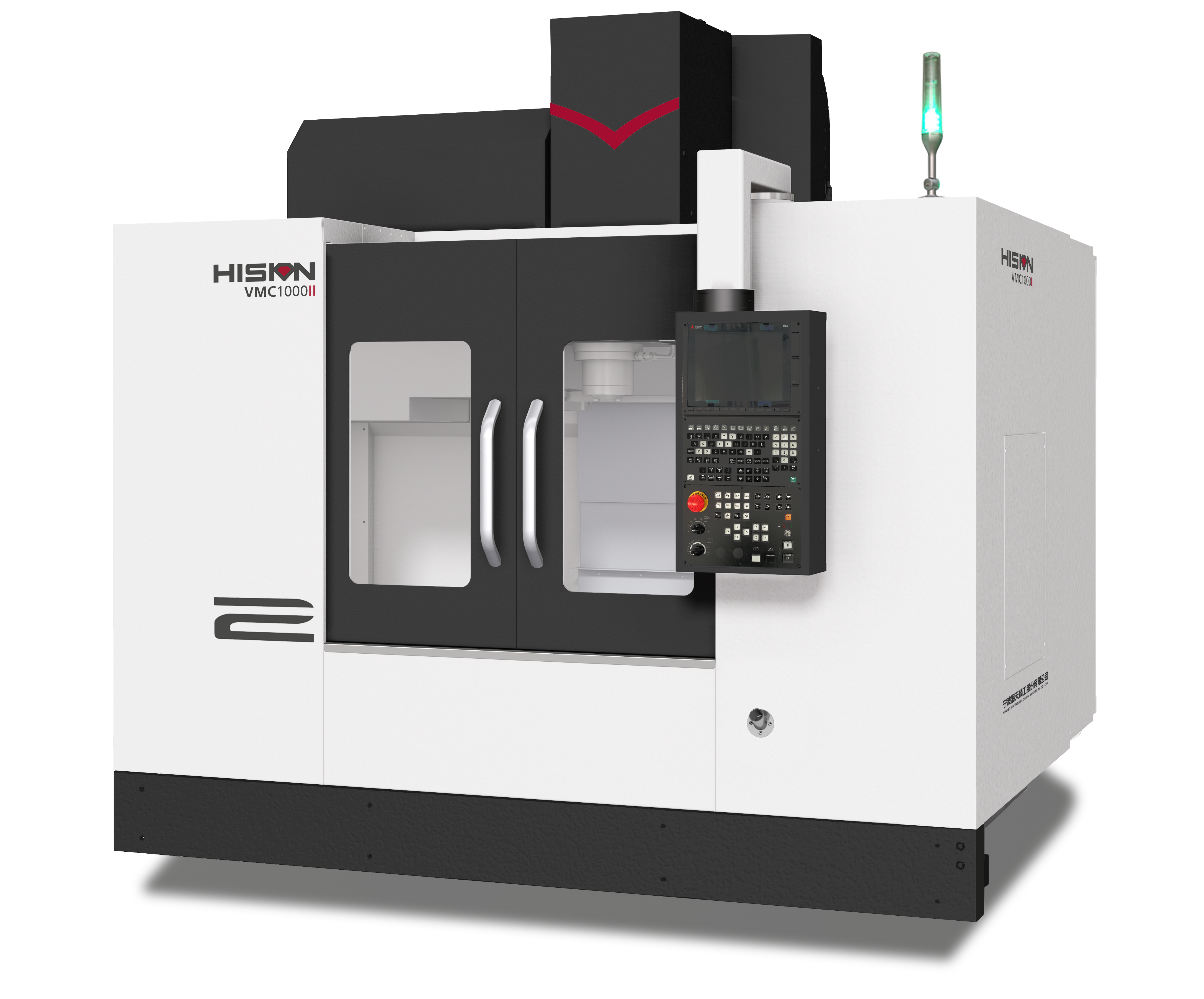

        VMC760II、VMC850II、VMC1000II、VMC1200II、VMC1300II是海天精工立式加工中心系列产品，该加工中心为单立柱固定，工作台移动结构，整体

结构紧凑、占地面积小，设计制造符合 ISO 国际标准。能在一次装夹下完成铣削、镗削、钻削、攻丝等工序。标配 8000r/min 皮带式主轴，采用 1.5:1 的减速使扭矩提升 50%，适用于通用机械、汽车、航天航空、仪表、纺织机械等行业中小型机械零件的高速精密加工。选配数控转台，可实现多面加工。典型应用如模具和板类、盘类、小型壳体类复杂零件的高速精密加工。



系统

配置三菱M80、 FANUC 0i-MF 数控系统。



海天精工加工中心的机床床身及主体结构

海天立式加工中心机床床身和主体结构采用灰铸铁铸造形式，具有良好的刚性和吸震性。床身内部布置加强筋，床身结构厚重。横向滑台及工作台均为灰铸铁铸造。横向滑台采用超大跨距的结构设计，有效增加机床稳定性。立柱采用人字型结构，底面通过刮研配合固定在床身上。立柱内部采用“米”字筋加强结构，其刚度和抗震性好，底部设计成“A”字型结构，有效得增加了立柱的刚性，减少因主轴箱导致的前倾。

机床主轴箱采用高强度铸铁，组织稳定。主轴箱位于 A 型立柱中间，沿着立柱的两根滚柱导轨在 Z 坐标方向上上下移动。

 进给机构

X/Y/Z 轴进给机构采用交流伺服电机，采用无齿隙弹性联轴器与丝杠直联，直接带动滚珠丝杠旋转，实现各轴的往复运动，丝杠支撑采用两端固定预拉伸结构。

 导轨

X/Y 轴导轨均采用进口直线导轨。Z 轴导轨选用进口重载滚柱导轨支撑，刚性强，稳定性佳,从而使机床得到高刚性和长久稳定的精度。

 主轴

海天立式加工中心选用进口主轴单元，能实现无级变速及主轴正反转，可选带主轴冷却系统，主轴最高转速 8000r/min，最大扭矩 143.3Nm。主轴前端带有气密封，适配 BT40 刀柄。

润滑系统

整机的导轨和丝杠均采用定量润滑系统，能够对各润滑点的供油周期和供油量进行调整，并通过电气系统控制实现全自动集中润滑。

 冷却系统

海天立式加工中心主轴可选配主轴冷却系统。

标配刀具冷却系统，大容量的水箱，配备浸入式多级不锈钢离心泵，用于刀具和工件充分冷却，且配置柔性喷嘴。

 排屑装置

机内后冲水，布置在工作台两侧，可选配机内双螺杆排屑及机外排屑器。

可选配测量系统

刀具测量系统：可增加选项配置刀具测量系统(用于标准主轴)。刀具长度测量传感器安置在工作台后端，用来测量刀具长度，所测值与预置参考值之间的差异将作为刀具偏移量放在偏移量寄存器中。此外，还能够通过使用 NC 装置中提供的刀具长度补偿功能等实现刀具长度补偿。

工件测量装置：可增加选项配置工件找正和测量系统，含软硬件、刀柄、探针等，该系统可以准确地测量、找正工件的位置，自动修正工件坐标系；进行循环中的测量，监控工件的尺寸和位置，自动修正偏置量；实现点对点的测量。



海天立式加工中心其它配置说明

1、工作区域配照明灯，适应夜间工作。

2、机床配三色灯，提示程序运转、工作循环完成和故障报警三种信息。

3、X/Y/Z 轴直线导轨均采用钢制护罩防护。
